Đặc điểm và công dụng của máy:

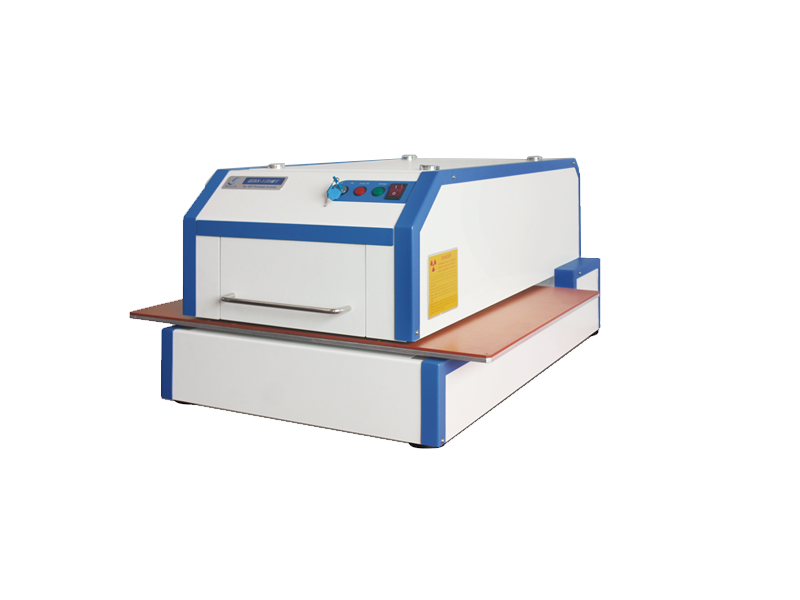

- Máy phân tích độ dày lớp phủ ISP iEDX-150WT sử dụng buồng mẫu không chân không;
- Được sử dụng chuyên nghiệp để đo độ dày lớp phủ PCB, phân tích lớp phủ PCB, phân tích lớp mạ kim loại;
- Giao diện được tích hợp để phân tích lớp phủ và phân tích thành phần hợp kim;
- Có thể tăng hợp kim trong lớp phủ tại đồng thời Phân tích thành phần và chức năng RoHS.
Các chỉ số kỹ thuật:
- Phân tích nhiều lớp mạ, 1 đến 5 lớp;
- Độ chính xác kiểm tra: 0,001 μm;
- Phân tích nguyên tố từ Nhôm (Al) đến Uranium (U);
- Thời gian đo: 10 ~ 30 giây;
- Máy dò SDD với độ phân giải năng lượng 125 ± 5eV;
- Cửa sổ Be của máy dò là 0.5mil (12.7μm);
- Ống tia X Microfocus 50kV / 1mA, mục tiêu molypden, vonfram, rhodium; 6 ống chuẩn trực và tự động chuyển đổi nhiều bộ lọc;
- Nền tảng di động ba chiều XYZ, tải trọng MAX là 5 kg;
- Camera CCD độ nét cao, giám sát chính xác vị trí;
- Phù hợp đường cong giải mã phi tuyến đa biến;
- Phân tích FP / MLSQ hiệu suất cao;
- Kích thước dụng cụ: 840 × 613 × 385mm;
- Kích thước bàn mẫu: 620 × 525mm;
- Phạm vi di chuyển của bàn mẫu: 100mm trước, sau, trái và phải và 5mm chiều cao.
Giao diện bản đồ:
- Phần mềm hỗ trợ phân tích mẫu phi tiêu chuẩn;
- Nền tảng phân tích rộng;
- Phân tích đa điểm liên tục tự động;
- Giao diện được tích hợp để phân tích lớp phủ và phân tích thành phần hợp kim;
- Áp dụng nhiều công nghệ phân tích và xử lý phù hợp quang phổ;
Kết quả báo cáo phân tích
- In báo cáo phân tích trực tiếp;
- Báo cáo có thể được chuyển đổi sang định dạng PDF, EXCEL.
